無錫艾默森Modbus轉Profinet網關基本說明：無錫艾默森PN3001實現Modbus轉Profinet功能，將Modbus接口設備接入Profinet網絡，可連接多個具RS232/RS485接口的設備到Profinet網絡。典型的串行應用:將變頻器，傳感器，執行器，人機界面，條碼掃描器，RFID讀取器，和工業稱重設備等接入到Profinet網絡（例如西門子S7-1500,S7-1200,S7-400,S7-300）。

無錫艾默森Modbus轉Profinet網關產品亮點：
1、配置方便，用戶不必了解Profinet IO和Modbus技術細節，無需任何編程就可以完成對網關的配置；
2、數據吞吐量大，1440字節輸入數據+1440字節輸出數據；
3、3通道獨立隔離RS485接口，3路RS485接口完全隔離，可設置成不同參數（波特率，奇偶校驗），連接各種設備；
4、雙路Profinet接口，具有交換機功能，現場連接更加方便直接。
5、調試方便：提供調試配置軟件，支持雙向數據監視、支持命令狀態監視等；

無錫艾默森Modbus轉Profinet網關產品簡介：

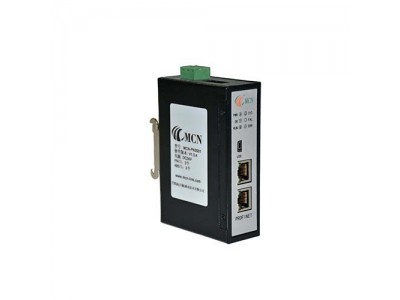

訂貨號MCN-PN3001，該Modbus轉Profinet網關為Modbus/232/485轉Profinet網關，是串口轉Profinet網關的一種，具備大數據量通訊能力，1440字節輸入數據+1440字節輸出數據。網關在Profinet一側是Profinet IO 從站，在串口一側物理接口有RS-485或-232兩種，支持Modbus/RTU主站或從站協議。該Modbus轉Profinet網關Modbus一側做主站時可用于一對多集成Modbus/485、或一對一集成Modbus/232設備，形成Modbus子網并連接到Profinet，實現Profinet控制器監控Modbus設備的技術要求。網關Modbus一側做從站時可用于將其他Modbus主站（如PLC/DCS）以及它的從站數據傳輸?shù)絇rofinet控制器。該Modbus轉Profinet網關技術原理為存儲器共享型，不需要主站PLC/DCS的編程，只需在主站配置（如STEP7）中對網關MODBUS報文配置即可實現網關Modbus主站的自動發送功能。

無錫艾默森Modbus轉Profinet網關通用技術指標：
1、電源電壓：寬壓范圍：19.2~28.8VDC
2、外形尺寸：（寬）35mm（高）110mm（厚）75mm
3、安裝方式：35mm導軌
4、防護等級：IP20
5、工作溫度：-20℃~+55℃，工作相對濕度： 95%（無結露）
6、運輸溫度：-30℃~+70℃

無錫艾默森Modbus轉Profinet網關Profinet接口技術指標
1、2XRJ45以太網接口，支持100base-TX，全雙工通信，MDI/MDIX自偵測；
2、集成以太網交換機，方便將Profinet設備組成菊花鏈；
3、符合Profinet的C類標準，支持Profinet2.3版本；
4、所以Slot/subSlot的輸入輸出數據總和不超過2880字節；
5、集成GSML文件。

無錫艾默森Modbus轉Profinet網關Modbus接口技術指標：
1、3通道全隔離Modbus接口，支持Modbus/RTU協議,支持01H、02H、03H、04H、05H、06H、0FH、10H功能碼；
2、波特率：300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K可選；校驗位(8位無校驗1停止位、8位偶校驗1停止位、8位奇校驗1停止
位、8位無校驗2停止位)可選。三通道Modbus可設置為不同參數。
3、網橋控制字可靈活控制Modbus報文發送：定時發送（發送間隔、等待間隔可選）、事件觸發發送。可嚴格控制Modbus寫（05H、0FH、10H）命
令發送，可選：寫命令使能/禁止、數據變化發使能/禁止等功能；
4、網橋狀態字可全面反映網關Modbus通信狀態和串口的通信狀態；
5、最大輸入/輸出數據量：Input Bytes + Output Bytes ≤1440 Bytes；Max Input Bytes  ≤1440Bytes；Max Output Bytes ≤2880Bytes
