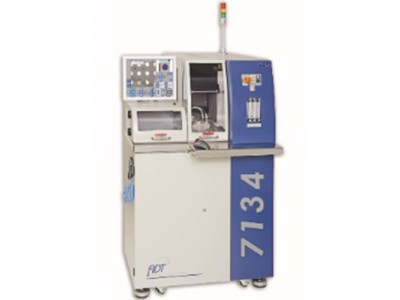

切割機7134_ADT 衡鵬供應

切割機7134擁有 4" 高功率空氣軸承主軸，30krpm時最高2.5KW。直流無刷電機，閉環速度控制。覆蓋最高 12" 的圓形產品、12" x 9" 方形基板帶框架或 12" x 12" 卡盤（不帶框架）。
系統配有閉環轉向臺，針對多角度切割進行優化，適用各種產品，例如：
·陶瓷基板
·氧化鋁
·混合物
·厚膜設備等

ADT切割機7134系統規格：
大面積系統配置：最高300mm x 300mm
刀片尺寸：4"-5"
主軸：空氣軸承，直流無刷，30 krpm/2.5 kW
分度軸
驅動裝置：滾珠軸承絲桿，配步進電機
控制：線性編碼器
分辨率：0.2 μm
累積精度：1.5 μm
分度精度：1.0 μm
傳送軸（X）
氣動滑塊
驅動裝置：滾珠軸承絲桿，配直流無刷電機
傳送速度：高達 600 mm/sec
切割深度軸
驅動裝置：滾珠軸承絲桿，配步進電機
分辨率：0.2 μm
精度：2.0 μm
重復精度：1.0 μm
行程：50 mm
旋轉編碼器
Z線性編碼器 - 可選件
Z間隙高達3" - 可選
旋轉軸
驅動：閉環、直接驅動、直流無刷
精度：4 arc-sec
重復精度：4 arc-sec
行程：350度

7134的視覺系統
數碼攝像頭、Fire-Wire技術、高亮LED照明（直射和斜射）
x55-x210或x35-x140（可選）連續數字變焦。

7134設施參數
電氣：200-240VAC，50/60Hz，單相
氣源：260 L/min @ 5.5bar
主軸冷卻水：1.1 L/min廠務端用水
切割用水：最高3L/min
尺寸（WXDXH）
965×1300×1600 mm
重量：900 kg
