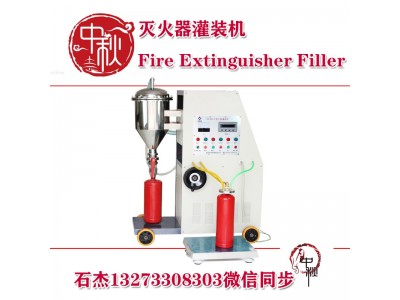

半自動滅火器灌裝設備

消防灌粉機

價格	￥28000.00
評價	已有 0 條評價
人氣	已有 963 人關注
數量	+- 庫存9888件

商家資料

饒陽鴻源機械有限公司
[誠信檔案]
已繳納 0.00 元保證金
聯系人石杰(先生) 經理
會員 [當前離線] [加為商友] [發送信件]
電話
地區河北-衡水市
地址河北省衡水市桃城區育才北大街969號11幢1-2層（永利絲網廠內）

商品詳情
評價詳情(0)

滅火器充裝設備由?底部支架；稱重臺；?稱重傳感器；滅火器鋼瓶；灌裝組件；?灌裝嘴；?下壓氣缸；?拋灑扇葉；?管道連接頭；?電極頭；支撐架；干粉管道；?干粉罐；?電磁閥；安裝架；?安裝板；?支撐板；?支撐柱；?管道通路；擊打裝置；?三角支架；?微型馬達；?轉軸；?橡膠擺錘等組成。

具體實施方式：
下面將結合滅火器充裝設備實施例中的附圖，對滅火器充裝設備實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是滅火器充裝設備一部分實施例，而不是全部的實施例。基于滅火器充裝設備中的實施例，本域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于滅火器充裝設備保護的范圍。
請參閱圖至圖，滅火器充裝設備提供一種技術方案：一種滅火器用灌裝設備，包括底部支架，所述底部支架的上方設有稱重臺，所述稱重臺上放置滅火器鋼瓶，所述滅火器鋼瓶的口部設有灌裝組件，所述灌裝組件用于在灌裝時均勻拋灑干粉，所述灌裝組件通過安裝架安裝在支撐架的側面，所述支撐架固定在底部支架上，所述灌裝組件的側面連接在干粉管道的一端，所述干粉管道的另一端連接在干粉罐上，所述干粉管道的側面設有擊打裝置，所述擊打裝置固定在安裝架上并用于擊打干粉管道。

在本實施例中，所述稱重臺的下方設有稱重傳感器，所述稱重傳感器固定在稱重臺的底部，通過設置的稱重傳感器可以對灌入滅火器鋼瓶?jī)?nèi)的干粉重量實時監測，在到達一定重量后，根據稱重傳感器反饋的信號控制電磁閥的開閉。
在本實施例中，所述灌裝組件包括灌裝嘴、下壓氣缸、拋灑扇葉以及管道連接頭，所述灌裝嘴的側面安裝有管道連接頭，所述灌裝嘴內部設有拋灑扇葉，所述拋灑扇葉的頂部設有電極頭，所述電極頭位于下壓氣缸的正下方，所述下壓氣缸固定在安裝架上，在灌裝嘴對準滅火器鋼瓶的口部后，下壓氣缸將灌裝嘴緊壓在滅火器鋼瓶的口部，電極頭在承受到一定的壓力后開始通電，灌裝嘴內設置拋灑扇葉轉動將灌入的干粉或是干粉塊打散、攪拌均勻，避免成塊的干粉落入滅火器內或者干粉在滅火器內堆積形成金字塔形的形狀，影響灌裝。

在本實施例中，所述安裝架包括安裝板、支撐板以及四根支撐柱，所述安裝板通過四根支撐柱固定在支撐板上，所述支撐板固定在支撐架上，所述支撐板的一側設有管道通路。
在本實施例中，所述擊打裝置包括上下兩個三角支架、微型馬達、轉軸以及多個橡膠擺錘，所述三角支架一端固定在與管道通路同一側的支撐柱上，三角支架的另一端連接在轉軸的上下兩端，所述橡膠擺錘均勻設置并固定在轉軸的周圈，所述微型馬達安裝在轉軸下方，所述微型馬達電性連接在電極頭上，在電極頭為拋灑扇葉通電的同時，也會為微型馬達通電，帶動橡膠擺錘開始快速轉動，橡膠擺錘轉動過程中擊打在干粉管道的外壁上，通過震動將可能干結并粘附在干粉管道內壁上的干粉擊打下來，避免干粉阻塞干粉管道，影響灌裝。

在本實施例中，所述干粉管道上靠近干粉罐的出粉口位置設有電磁閥，所述電磁閥與稱重傳感器電性連接。
工作原理：在進行滅火器的灌裝時，將滅火器鋼瓶放置在稱重臺上，灌裝嘴對準滅火器鋼瓶的口部后，下壓氣缸將灌裝嘴緊壓在滅火器鋼瓶的口部，在稱重傳感器檢測到來自下壓氣缸以及滅火器鋼瓶施加的壓力達到一定值時，電磁閥打開，干粉從干粉罐中經干粉管道開始灌進滅火器鋼瓶中，而此時電極頭在承受到一定的壓力后開始通電，灌裝嘴內設置拋灑扇葉轉動將灌入的干粉或是干粉塊打散、攪拌均勻，同時電極頭也會為微型馬達通電，帶動橡膠擺錘開始快速轉動，橡膠擺錘轉動過程中擊打在干粉管道的外壁上，通過震動將可能干結并粘附在干粉管道內壁上的干粉擊打下來，避免干粉阻塞干粉管道，而拋灑扇葉的快速轉動能避免成塊的干粉落入滅火器內或者干粉在滅火器內堆積形成金字塔形的形狀，影響灌裝，在灌入的干粉達到一定重量后，通過稱重傳感器的反饋，控制電磁閥關閉，結束灌裝。[]基于上述，在進行灌裝時，設置的擊打裝置能夠?qū)⒏煞酃艿郎细山Y(jié)成塊并附著在內壁上的干粉擊打震散，避免管路堵塞，影響灌裝；告訴轉動的拋灑扇葉能在干粉灌進滅火器鋼瓶?jī)?nèi)時在進口處將干粉攪勻，保證干粉均勻的分布在鋼瓶?jī)?nèi)，避免出現干粉局部堆積形成金字塔形堵塞入口，還能將擊打裝置擊打下來的干結成塊的干粉打散，避免成塊的干粉進入滅火器內，影響使用。

由技術常識可知，滅火器充裝設備可以通過其它的不脫離其精神實質或必要特征的實施方案來實現。因此，上述公開的實施方案，就各方面而言，都只是舉例說明，并不是僅有的。所有在滅火器充裝設備范圍內或在等同于滅火器充裝設備的范圍內的改變均被滅火器充裝設備包含。
