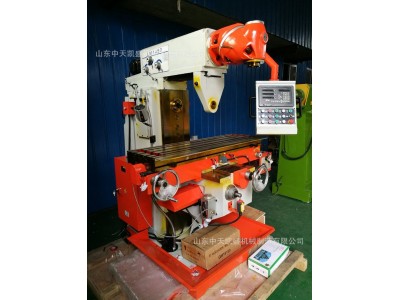

X6236萬能回轉頭銑床主要特點：工作臺面及導軌經超音頻淬火；
可實現立、臥銑兩種加工功能；兩節回轉式銑頭、主軸可在任意角度回轉和調整；
可用于加工殼體和模具；
工作臺X、Y均為齒輪傳動自動進給，Z向為電動升降；
X向最大行程可達1000mm，加工范圍大。
|
項 目 |
單位 |
技術參數 |
|
主軸錐孔錐度 |
|
7：24 ISO40(立)ISO50(臥) |
|
立式主軸孔中心至立柱表面距離 |
mm |
350-850 |
|
立式主軸端面至工作臺面距離 |
mm |
210-710 |
|
臥式主軸中心至工作臺面距離 |
mm |
0-500 |
|
臥式主軸中心至滑枕下平面距離 |
mm |
175 |
|
主軸轉速范圍 |
r/min |
（11級）35-1600（立軸） |
|
工作臺尺寸 |
mm |
1500×360 |
|
工作臺行程（縱向/橫向/垂向） |
mm |
1000/320/500 |
|
工作臺縱/橫向機動進給速度 |
mm/min |
15-370（8級）（快進540） |
|
工作臺垂向機動升降速度 |
mm/min |
590 |
|
工作臺T型槽數/寬度/間距 |
mm |
3/18/80 |
|
主傳動電動機功率 |
kW |
3(立軸）4(臥軸） |
|
工作臺機動進給電動機功率 |
W |
750 |
|
升降臺升降進給電動機功率 |
W |
1100 |
|
冷卻泵電動機功率 |
W |
90 |
|
冷卻泵流量 |
升/分 |
25 |
|
機床凈重 |
kg |
2400 |
|
外形尺寸 |
mm |
2220×1790×2040 |
