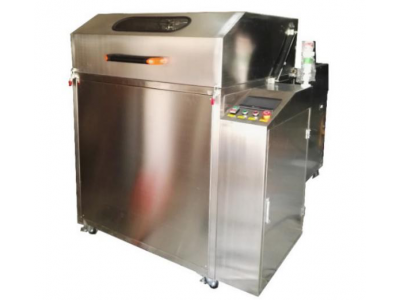

清洗機主要結構和功能描述

1．該清洗機主要結構組成：

機架 1 套、噴淋清洗系統 1 套、清洗籃旋轉裝置 1 套、儲液槽 1 套、電加熱系統 1 套、水循環過濾系統 1 套、油水分離系統 1 套、排水系統 1 套、清洗機外罩 1 套、電控系統等部分組成。

2．該清洗機整體特性：

（1）該設備適用于外表面清洗的各類零件；如設備拆卸后的部件清洗，汽車配件，各種殼體、箱體、工夾具等零件。

（2）配備的循環過濾系統，大大提高了清洗液的壽命及使用效率。

（3）配有定時控制裝置，可設定相應的工作時間。

（3）配備有液位傳感器，可實現超低液位報警。

（4）高效加熱及溫控系統，有超溫保護裝置。

（5）系統整體能耗低，滿足節能和降低運行成本要求

3．主要結構、作用及工作原理

（1）噴淋清洗系統

在旋轉清洗籃的上、下及側面各設兩排噴嘴，在工件旋轉的同時，所有噴嘴噴射高壓清洗液，

對工件全方位掃描式清洗；清洗后的清洗液由接液槽收集后回流進入儲液槽進行多重過濾并加熱。

清洗介質:水基環保清洗液

接液槽材質：SUS304

噴嘴材質：SUS304

水泵壓力：0.6Mpa

水泵流量：8T/H

過濾精度：20μm

（2）儲液槽

儲液槽用于回收儲存清洗液，并對清洗液進行初步過濾及加熱；儲液槽設有 1 個擋油板和 2 個濾網結構，擋油板使浮油聚集被油水分離器分離出去；一個 50 目的濾網設在清洗液回流口，進行初步過濾，另一個 80 目的濾網設在擋油板下方，進行二次過濾，并能起到保護噴淋泵的作用。

儲液槽容積：110L

加熱功率：4.5KW

加熱溫度：50℃-80℃（可調）

（3）清洗籃旋轉裝置

清洗籃旋轉裝置由減速電機、清洗籃、支撐輪、法蘭軸承等組成。減速電機帶動清洗籃旋轉，清洗籃底邊有四個支撐輪支撐，可以保證清洗籃平穩旋轉。

電機功率：400W

（4）油水分離器

被清洗工件油污較多時，設備可選配油水分離器。被清洗下來的油污首先被擋油板聚集起來，然后被油水分離器分離出去。

（5）三級循環過濾裝置

清洗液的流動方向?yàn)榻右翰邸?初級過濾網（50 目）→儲液槽左腔室→二次過濾網（80 目）→泵→精密過濾器（20μm）→噴淋管路，反復循環使用。

（6）液位傳感器

由于水的揮發，零件反復進出清洗槽不可避免的會帶出清洗液，以及溢流出的清洗液，會使清洗槽中的清洗液損耗較大，所以儲液槽裝入液位傳感器。當液面下降到低位液位警戒線時，液位傳感器發出報警信號，提示人工進行補液。

（7）溫控裝置

儲液槽的溫度自動控制，由具有溫漂小，可靠性高，使用壽命長，采樣時間短，設置簡單，溫控精度高的優點。

（8）保溫裝置

為減少熱量損耗，所有接液槽、上蓋、儲液槽都配備保溫材料。

（9）加熱裝置

本清洗機采用電加熱裝置對儲槽進行加熱。

（10）電氣控制系統

控制單元：控制單元是由單片機程序控制，性能穩定、操作簡單。薄膜按鍵：薄膜按鍵主要有時間顯示、溫度顯示功能，并有時間設定、溫度設定、啟動、設置等功能按鍵。
