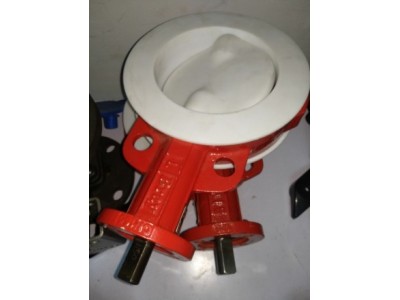

S22、S23對夾式氣動蝶閥

雙向氣密緊急關閉－下游法蘭／閥板處于關閉位置

所有閥門 12-24”（50-600mm) I 150 psi (10.3 Bar)

管線束端服務－支葛式無下游法蘭／閥板處于關閉位置

2-12”（50 -300mm) 75 psi (5.2 Bar)

所有閥門

”，24”（350-600mm)

50 psi (3.4 Bar)

22/23系列高性能蝶閥具有廣泛的研究領   畫面

域，提供了良好的密封保護功能和極高 ． 的Cv值。可提供的材料科類有很多，例 如PTFE，不銹鋼，超高分子UHMWPE和特殊 合金鋼，可以滿足客戶的眾多需求。博雷高精度、 優質的產品具有極長的使用壽命 。

閥頸： 較長的閥體頸部，具有 50mm安裝空 闖，滿足管線保j且要求，亦有適當距 離安裝驅動裝置的功能 。

法蘭安裝孔： 對夾式閥體的 法蘭孔在閥門安裝時可以提供 快速、準確的定位，避免和連 接管道內徑?jīng)_突 。

防吹出闊桿： 雙扁勢的上部 閥桿與閥板相連接，在裝 配時閥桿和閥板連接在一 起，成為一體。

閥板： PTFE閥板最 小厚度可達到 3mm, 純PTFE可包覆不銹鋼 材料。

閥桿套：  不銹鋼卡簧裝在閥桿套上面，閥桿套能吸收

重負荷時的側向推力，可提供標準材料乙縮醒或可選 PTFE. 上部閥軒密封環：可 以防止外界污染物進入閥桿腔內 。 閥體： 對夾式和支耳式的兩片式閥體結構，表面涂環氯樹

脂漆。所有閥體滿足ASME Class 150和DIN 3840 壓力等級

流體力學要求 。

軸承： 內襯為PTFE材料的不銹鋼軸承，可以保證上下閥桿 的精確連接。

主密封： 通過閥板邊緣和閥座的過盈配合 而我得的。

！閥座設計： 設計獨特，具有力短小，連接部位摩擦小的特

性。閥座內部的加工曲面將閥板開、關時閥板閥板和閥座之 間的接觸力減到最小。這種獨特的閥座設計使閥門的力矩；成 小，同時也減少 7閥座的摩擦。

閥座圈： 一個襯膠閥座圈完全環繞在閥座外面，包括閥飯輯 部，確保閥門關閉時的氣泡密封 。
