一、概述：

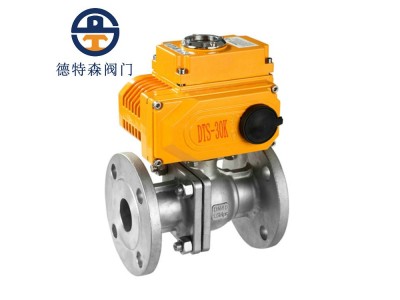

本閥公稱通徑：15-300mm,公稱壓力：1.0-6.4Mpa。適用于≦180℃的水、蒸汽、油品、硝酸類、醋酸類等流體介質中。廣泛應用于食品、環保、輕工、石油、造紙、化工、電力等行業的自動化流體控制系統中。執行器采用自主設計的德特森牌精小型電動執行器，質量可靠，整體重量輕，價格為同行業電動球閥的1/3，是建設部自動化流體控制領域重點推薦產品。
二、技術參數：
SP系列精小型電動執行機構技術參數 | 閥 體 參 數 | ||
電 源 | AC110、220、380V/DC24 | 公稱通徑 | DN15-300mm |
輸出力矩 | 50N·M～2000N·M | 公稱壓力 | PN1.6、2.5、4.0、6.4 |
適用溫度 | 0～80℃ | 連接標準 | 法蘭按JB/T79.2-94 |
動作范圍 | 0～90°、0～360° | 閥體材料 | WCB、ZG1Cr18Ni9Ti、CF3M等 |
動作時間 | 9秒/15秒/30秒/60秒 | 填 料 | F46、PTFE、PPL、石墨填料等 |
任選功能 | 開關型、無源觸點型、閥位信號反饋型、 智能調節型等 | 使用溫度 | PTFE/F46密封面≦180℃、PPL密封面≦300℃ |
手動操作 | 附帶手柄操作 | 閥芯形式 | O形球體或V型半球體 |
保護裝置 | 帶過熱保護及過載保護 | 流量特性 | 快開特性或近似直線特性 |
防護等級 | IP-67(防爆外殼:ExdⅡ BT4) | ||
輸入信號 | 輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V | ||
三、 連接尺寸（單位：mm）：
公稱通徑 | L | D | H | L1 | D1 | b | Z-d1 | H1 |
15 | 130 | 95 | 275 | 157 | 65 | 14 | 4-14 | 48 |
20 | 140 | 105 | 280 | 157 | 75 | 14 | 4-14 | 53 |
25 | 150 | 115 | 287 | 157 | 85 | 14 | 4-14 | 58 |
32 | 165 | 135 | 354 | 208 | 100 | 16 | 4-18 | 68 |
40 | 180 | 145 | 312 | 208 | 110 | 16 | 4-18 | 73 |
50 | 200 | 160 | 325 | 208 | 125 | 16 | 4-18 | 80 |
65 | 220 | 180 | 335 | 256 | 145 | 18 | 4-18 | 90 |
80 | 250 | 195 | 365 | 256 | 160 | 20 | 8-18 | 98 |
100 | 280 | 215 | 400 | 256 | 180 | 20 | 8-18 | 120 |
125 | 320 | 245 | 420 | 256 | 210 | 24 | 8-23 | 140 |
150 | 360 | 280 | 440 | 256 | 240 | 24 | 8-23 | 167 |
200 | 400 | 335 | 470 | 256 | 295 | 26 | 12-23 | 210 |
250 | 630 | 405 | 545 | 380 | ||||
300 | 750 | 460 | 580 | 380 |
