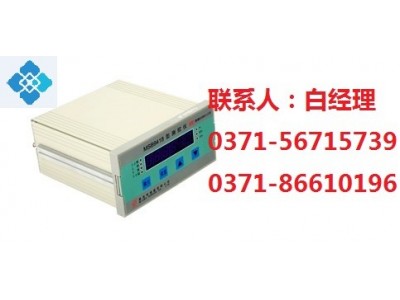

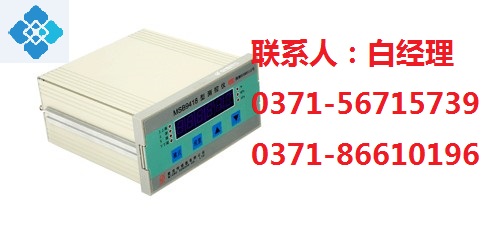

MSB9418，麥克單回路測控儀，MSB9418-E-V-M，壓力/液位測控儀，電子電路圖，鄭州亞比蘭

MSB9418測控儀主要用于水利、水電及其他工業現場液位和壓力的測量與控制，如水池、水井、水廠的自動上水，管道、容器等的壓力測控、水電廠攔污柵前后水位控制以及工業現場的壓力、液位采集控制和顯示，同時它還可以將數據通過串行通信或隔離變送遠傳給中心控制室或其他標準信號接收裝置。

全數字智能化儀表；
適合所有標準輸出的變送器以及橋式傳感器差分mV級電壓信號；
采用八段數碼管，最大顯示范圍可達-19999～999999；
可選擇m、kPa、MPa等單位顯示模式；
具有4限位開關接點輸出，可任意設置控制域，每限可設定

?標準串行RS232/RS485數字接口，完全隔離型電流、電壓輸出；
?可任意設置“基點”值(即變送器零位時儀表要顯示的值或變送器安裝的海拔高度)；
?可配接兩只本公司生產的變送器用于測量密封容器的液位或攔污柵前后的水位差等；
?儀表采用硬件雙看門狗結構、電源磁隔離以及光電隔離措施，整機超強抗干擾；
?對于標準變送器信號輸入，儀表可在現場無源調校，方便變送器互換和現場調試；
?在量程范圍內，儀表模擬輸出可任意選定變送輸出范圍，實現量程縮放；
?超寬供電范圍，可在AC85V～AC420V范圍內可靠工作，特別適合電力電網環境；
?抽拉式設計，儀表機芯可從殼體內抽出，方便儀表維護和更換；
?儀表殼體采用鋁合金型材料，具有輕巧結實、抗電磁輻射的優點。

變送器饋電：  24VDC/50mA
傳感器饋電：  恒壓，恒流可調整
采樣速度：   每秒18次
非線性誤差：  ≤±0.1%
變送輸出精度：≤±0.5%
長期穩定性：  ≤±0.5%/年
輸入信號：    4～20mA，0～20mA，0～10mA，1～5V，0～5V，0～10V(變送器類),0～5～1000mV(傳感器類)
變送輸出：    完全隔離型：0/1～5VDC，0～10/20mADC，4～20mADC

顯示方式：    13mm(0.5英寸)六位超高亮紅色數碼管
指 示 燈：    上上限、上限、下限、下下限、kPa、MPa、m
最大顯示：    測量值加“基點”值后可顯示-19999～999999
通信接口：    RS485/RS232

供電電源：   (85～420)VAC/(47～63)Hz
消耗功率：    ＜8W
控制觸點容量：250V/7A(阻性負載)；30VDC/7A(阻性負載)
控制點數量：  4NO(常開)＋4NC(常閉)干觸點
環境溫度：    -10℃～60℃；
環境濕度：    小于90%
儲存溫度：    -40℃～80℃

(單位：mm)

選型提示
1、產品的控制點在現場可以設置，也可在訂貨時說明，由廠家設置。
2、數字通信端口具有RS232和RS485數字接口，采用ASCⅡ碼傳輸方式。儀表以主從網絡設計，遵守“麥克公司數字化變送器通信指令集”，采用RS485接口可以與上位機組成分布式測控網絡。關于通信協議詳細情況請參閱“麥克公司數字化變送器通信指令集”。
