概述：

ZW7-40.5型真空斷路器為額定電壓40.5kv，三相交流50（60）Hz的戶外高壓開關設備，可作為分?jǐn)唷㈥P(guān)合負荷電流、過載電流及短路電流之用，廣泛用于農網電力系統。

使用須知：

海拔高度：不高于2000m，高原型不高于4000m。
　　環境高度：-30℃~40℃，低溫型斷路器下限-50℃。
　　相對溫度：日平均值不大于2.2kpa,月平均值不大于1.8 kpa 。
　　地震烈度：低于8級。
　　可以根據用戶要求增加電器防跳。
　　風壓：≤700Pa(相當于風速34m/s)
　　空氣污穢程度：普通Ⅲ級，特殊Ⅳ級。
　　在超過GB/T11022-1999規定的以上正常環境等條件下使用時，用戶可與制造商協商解決。

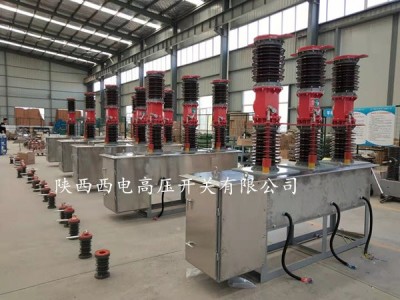

產品符合GB1984-2003標準。該產品總體結構為瓷瓶支柱式，上瓷瓶內裝真空滅弧室，下瓷瓶為支柱瓷瓶，三相共裝在一個機構箱上，滅弧室動端通過拐臂、絕緣拉桿與操動機構相連。操作簡單，方便。
　　斷路器為了保證用電安全，可以由用戶選用支架高度滿足帶電體對地距離，用戶也可不選金屬支架采用混凝土支架替代金屬支架。
　　斷路器配用的標準支架高度：中置1300mm；高原型中置1200mm 。

技術參數

1額定電壓 KV 40.5

2額定絕緣水平 1min工額耐壓 干試 95 濕試    80    雷電沖擊耐用壓（峰值） 185

3額定電流 A 1250；1600；2000

4額定短路開斷電流 kA 20；16；31.5

5額定操作順序   分-0.3s合分-180s-合價

6額定短路開斷次數 次 12

7額定短路關合電流（峰值） kA 50、63、80

8額定峰值耐受電流

9額定短時耐受電流 20、25、31.5

10額定短斷路持續電流 s 4

11平均分閘速度 M/S 1.5±0.2

12平均合閘速度   0.7±0.2     35kv電站型zw7-40.5真空斷路器價格

13觸頭合閘彈跳時間 MS ≤2

14三相合（分）閘同期性時差 ≤2

15合閘時間 ≤150

16分閘時間 ≤60

17機械壽命 次 10000

18額定操作電壓及輔助回路額定電壓 V DC220、110、24  AC220、110、24

19每相回路直流電阻（不含互感器） μΩ ≤100

20動靜觸頭允許磨損厚度 MM 3

21重量 kg 800

訂貨須知
　　標準配置：互感器內置3只、臺。彈簧操作機構，中置式安裝，不銹鋼蓋板，不帶支架，污穢等級Ⅲ級。產品全型號、額定電流、額定短路電流。
配用操作結構類型、安裝方式及相應參數。
互感器的技術參數。
是否帶安裝支架。
斷路器及支架的表面處理形式。
斷路器的使用環境。
備品備件名稱及數量。
其它特殊要求。
