產品概述

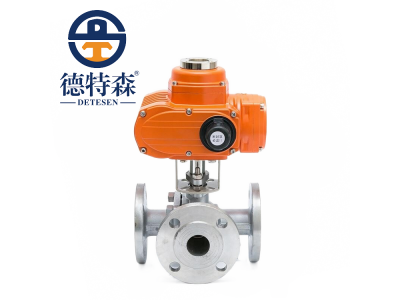

Q44F/H法蘭連接L型三通球閥具有兩閥座密封的三通球閥外型，外型美觀，結構緊湊合理，密封性能好。它能實現對管道中介質流向的切換，也能使相互垂直和兩個通道連接或關閉。
Q44F/H法蘭連接L型三通球閥與閥座密封根據工況不同，可分別采用軟密封、噴焊鎳基合金(硬度大于HRC60)、超音速涂鎢鈷合金(硬度大于HRC70)及特種硬質材料等多種先進工藝，適用各種苛刻工況，軟密封適用200℃以下工況，硬密封碳鋼不超過425℃，不銹鋼不超過450℃
主要零部件材料表
序號 | 零件名稱 | 材料名稱(常規配置) | ||
Q44F/H-C | Q44F/H-P | Q44F/H-RL | ||
1 | 閥體 | WCB | 304(CF8) | 316L(CF3M) |
2 | 墊片 | PTFE/PPL | PTFE/PPL | PTFE/PPL |
3 | 球體 | WCB+HCr | 304(CF8) | 316L(CF3M) |
4 | 密封圈 | PTFE/PPL | PTFE/PPL | PTFE/PPL |
5 | 墊片 | PTFE/PPL | PTFE/PPL | PTFE/PPL |
6 | 閥桿 | 2Cr13 | 304 | 316L |
主要性能規范表
公稱壓力 PN(MPa) | 試驗壓力PS(MPa) | ||
殼體 | 高壓液密封 | 低壓液密封 | |
1.6 | 2.4MPa | 1.76MPa | 0.6MPa |
2.5 | 3.75MPa | 2.75MPa | |
4 | 6.0MPa | 4.4MPa | |
適用工況 | 適用介質 | 水、油品、氣等非腐蝕介質和酸堿腐蝕介質 | |
適用溫度 | -28～450℃ | ||
執行標準 | 設計 | GB/T12237-89 | |
結構長度 | GB12221 | ||
連接法蘭 | JB/T79.1-79.4、GB/T9113.1-9113.4、HG20592、 ASTM B16.5 | ||
檢驗試驗 | GB/T13927、JB/T9092、API598 | ||
