除塵器壓差報警器作用：

    除塵器壓差報警裝置是用來監測除塵器內進風口和出風口產生的壓差值。能有效的避免除塵器內的布袋堵塞，如果壓差值過高一定要及時清理除塵內的布袋火災及的發生。

以布袋除塵器為例來簡單分析：

   當布袋除塵器的壓差越大就證明阻力越大，阻力越大風機的出力就得變大，能耗就得增加，長時間高風量輸出會導致風機故障。但關鍵的是壓差越大，證明除塵器有濾袋糊袋，小范圍糊袋還強點，如果大范圍糊袋，引風機又在那高峰值輸出，長時間下去容易將除塵器吸癟，而且也會嚴重影響鍋爐的負荷。建議盡查壓差變大原因，避免機組MFT。應檢查布袋除塵器的清灰系 統是不是有問題，布袋是不是糊袋。

除塵器進出口壓差過高的影響因素：

除塵器在除塵的時候容易出現進出口壓差過高的情況，影響壓差過高的因素有以下幾點:

1.含塵氣體過高，且系 統未采取任 何保溫措施，致使管道和箱體內粉塵溫度與外界環境的溫差過大，熱交換過程中出現水蒸氣致使結露現象的產生，從而增加了粉塵的濕度和粘性。

2．參數設置問題;如除塵布袋脈沖噴吹的時間間隔，脈沖噴吹寬度過短，壓縮空氣壓力過低，造成濾袋張度降低，濾袋上的粉塵堆積過厚，應重新設置脈沖噴吹系 統相關參數。

3．除塵濾料與粉塵性質不匹配時，容易造成出氣孔堵塞，對此，在處理濃度大，顆粒小，有粘性的氣體時，應選擇有覆膜的濾袋進行處理。

4．粉塵濃度過高，過濾風速過大，都會導致除塵濾袋壓差過高。這時，應當適當減少除塵器的負荷及過濾風速。

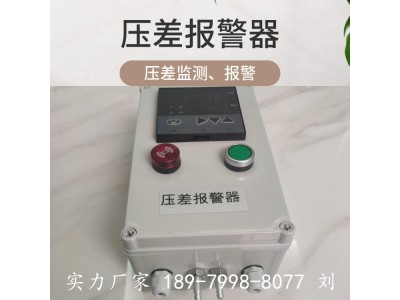

壓差報警裝置技術規格：

·測量介質：干燥，潔凈無腐蝕性氣體

·壓力形式：表壓，壓差

·采用美國進口差壓芯體，精度高穩定性好，具有零點，滿量程補償，溫度補償。

·量程：0-±100pa/0-±10,000pa

·輸入電壓： 220VAC (16~36VDC需定制)

·精度： ±0.5% FS/1.0% (標 準型), ±0.25% FS型);

·長 期穩定性能： 0.1%FS/年

·輸出信號： 1路開關量 (標配1路聲光報警儀+1路電源指示燈/開關)可加選4-20mA. 0-5V、0-10v輸出或RS485通訊接口。

·LED雙行4位數字顯示，可顯示測量值，峰值，報警設定值，報警值一鍵加減。

·手動按鍵壓差零點校準

·過載能力： 200%FS·ABS工業塑料外殼， IP65防護等級

·補償溫度：-10-70℃ 環境溫度：常溫(-10-70℃)

·外形尺寸： 150"200*100·重量： 850g

壓差報警裝置的安裝方法：

1.自攻螺釘安裝，打開面蓋，從4個角的安裝孔放入自攻螺釘，固定于墻面、安裝板上，再蓋回面蓋。

2.掛腳安裝，報警儀配有4個安裝掛腳，可以在殼體底部安裝掛腳，然后掛腳用螺釘固定于墻面或安裝板上。

壓差報警裝置安裝注意事項：

1.接口尺寸：φ8寶塔頭，長口為高壓接口，短口為低壓接口，若接反PV值為負值。

2.測干凈氣體時可以任意安裝，測潮濕、臟氣體時接壓口垂直于地面安裝，避免進入接壓口。

氣體壓差報警裝置使用說明書：
壓差報警儀采用進口感壓芯片，配合的電路處理和溫度補償技術，能測量氣體壓差大小。具有靈敏度高過載能力強干擾能力強、長 期穩定可 靠等優點。
1.接線說明：
壓差報警儀內有一個8P接線端子排，如右圖，1、2接220V交流電，6、7、8分別為繼電器的常閉、常開、公共端。

2.面板說明：
如圖，PV顯示測量值，SV顯示報警值，當測量值大于報警值時壓差報警儀報警。壓差報警儀有兩路報警輸出AL1和AL2。AL1報警時AL1指示燈亮，報警指示燈閃爍并發出蜂鳴聲，AL2報警時AL2指示燈亮，繼電器動作，繼電器接口為8P端子排上右邊(6、7、8)三個接線柱。
壓差報警儀上電默認顯示SV1的報警值，SV1和SV2出廠默認值為1500，即壓差大于1500PA時報警儀報警。按設置鍵切換顯示兩路報警值SV1和SV2， 按增加和減少鍵設置報警值。

3.安裝方法：
1.自攻螺釘安裝，打開面蓋，從4個角的安裝孔放入自攻螺釘，固定于墻面、安裝板上，再蓋回面蓋。
2.掛腳安裝，報警儀配有4個安裝掛腳，可以在殼體底部安裝掛腳，然后掛腳用螺釘固定于墻面或安裝板上。

4.安裝注意事項：
1.接口尺寸：φ8寶塔頭，長口為高壓接口，短口為低壓接口，若接反PV值為負值。
2.測干凈氣體時可以任意安裝，測潮濕、臟氣體時接壓口必 須垂直于地面安裝，避免進入接壓口。
5.主要技術指標：
工作電壓：AC220V
測量范圍：0-5KPA
測量精度：0.2%FS
測量速度：3次/秒
過載能力：1.5倍滿量程
繼電器觸點容量：AC220V/3A
繼電器觸點壽命：100000次

本裝置適用用于板材加工、家具制造、鑄造工業、陶瓷工業、玻璃工業、耐火材料、水泥建材、砂輪制造、化工制品、機械加工等行業的環保除塵設備的報警保護系 統中，實現對除塵器的穩定運行提供基礎的數據支撐，對除塵系 統運行過程中出現的異常信息進行報警處理，提高了除塵設備的運行效率，保障了除塵系 統的安 全穩定運行，以達到環保除塵目的。

本產品具有多種套餐供貨和單一規格供貨的可選方案，歡迎廣大用戶垂詢，歡迎工程公司、工程個體戶垂詢！

  特別提醒：由于流體壓力種類繁多、控制要求各有不同，請客戶在訂貨前明示報警壓力值、流體類型，訂貨前咨詢我司的工程師：，以便選擇合適的產品和配套方案!

   壓力報警器安裝于室內，不可雨淋，以防觸電！!
