產品概述

伴隨著我國經濟結構轉型升級，傳統廠礦生產企業面臨轉型增效的壓力，生產過程的連續性是保證效益的基本指標，其中供電連續性已經作為重要的生產指標。在多個領域低壓一級配電快速切換，作為解決供電連續的重要策略。

配電系統會因?yàn)閰^(qū)外短路、晃電等引起瞬間停電，傳統的雙電源切換開關、低壓備自投裝置通過電壓消失起動切換，在重新獲得電源后重要負荷中電機控制回路已經釋放，無法滿足連續性的要求。并且被切除后的大量電動機需要重新起動；有的工藝流程遭受不可逆的徹底破壞等，企業要耗費大量的時間及付出可觀的代價才能恢復生產。

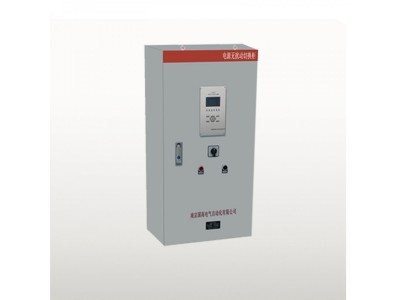

國高電氣致力于電力切換10多年，作為配電電源切換裝置的行業標準起草人，在電力投切領域擁有專利(專利編號：ZL201721101608.9。專利編號：ZL201721893843.4)技術，擁有大型項目經驗和業績，XL633低壓無擾動切換柜融合了快速切換技術、自動同期技術、涌流抑制技術及負荷在線監控技術，確保實現電源系統無擾動切換，從根本上提高工業企業供電的可靠性, 其典型的結構如下圖：

無擾動切換柜說明

☆  1QF\2QF為塑殼斷路器，斷路器級數、框架電流、斷路器品牌全部可以定制，該尺寸柜型支持工作電流可達250A。

☆  無擾動切換為400V系統專用快切,三相三線和三相四線都可以適用。

☆  KK1至KK4默認為2P微型斷路器，KK5至KK7默認為4P微型斷路器，容量定制。

☆  系統可以多種模式，支持手動并聯合環模式

☆  可選配打印功能

晃電治理搭檔、低壓無擾動快切柜的工作原理、無擾動切換柜

產品主要特點

       ☆  手動合環切換,負載0停電。

       ☆  快切時間小于100ms。

       ☆  適用于各種負載類，尤其電機連續工作場合。

       ☆  標準柜型，一體化解決快速切換。

       ☆  所有切換參數全息存儲，10年不丟失。

產品主要功能

手動合環切換：

 1、當主電源和備用電源具備合環條件時，控制器發出合環的命令，合上備用電源，形成主備合環運行暫態，確認備用電源成功合環后， 延時跳開主電源，對于主電源需要檢修，而負載不能停機的場合，該功能實用性強大。

2、當主電源和備用電源不具備合環條件時，控制器動態追蹤電壓、頻率、相位變化量，當滿足合環時自動合環，如果在設定的時間滿足不了合環，則自動退出本次合環，可以重新起動手動合環追蹤，直到合環成功為止。

快速切換：

1、 當主進線因外部故障停電時，裝置快速識別到失壓，同時根據設定的開關切換順序進行同時（合備用開關的同時跳常用開關）、串聯（先跳開常用開關再合上備用開關）等切換。

2、 當其它比如繼電保護、開關誤跳等情況下，按照設定順序快速切換。

同期換切：

常用電源故障，負載電源下降較快，當快速切換的機會窗口錯過后，自動進入同期切換，預測下一個合閘點，自動計算開關分合閘 時間提前發出命令，使得合閘的瞬間無擾動沖擊。

殘壓切換：

當快切、同期都沒有機會切換時，系統根據整定的失壓定值，自動投入殘壓切換，切換順序按照設定進行，盡量確保在不停電的情況下，使系統連續運行起來。

長延時切換：

裝置檢測到主電源異常后開始計時，在無法快切、同期、殘壓切換的情況下，當延時時間到達后，起動延時切換，此時往往已經是數百毫秒之后的動作類型。
