HY5700-16mA(Z)16路正向模擬量光端機采用獨創技術，可同時支持1~16通道模擬量信號（電流/電壓）到光纖中繼。該設備采用雙電源供電，高性能FPGA可編程器件，無MCU處理，高速轉換，采樣頻率可以到100KHZ，12位AD轉換芯片，解決了電磁干擾、地環干擾和雷電破壞的難題，大大提高了控制信號可靠性、安全性和保密性，同時也解決了電纜傳輸距離受限的問題。

產品特點

1、該設備配對使用，本端信號輸入，對端信號輸出。

2、支持4~20mA，1~16路電流量；或支持0~10V/0~5V，1~16路電壓量；16路模擬量輸入輸出可任意組合。

3、多模光纖/單模光纖可選，多模可傳輸2KM，單模可傳輸20KM，ST/SC/FC接口可選。

4、具有信號故障保護功能；全方位顯示電接口和光纖運行狀態。

5、電接口采用單獨電源模塊供電，完全隔離了總線與設備間的地線回路；同時采用光電隔離技術，隔離內部通訊與總線數據信號，有效保護了通信設備免受電源地線回路和浪涌的干擾破壞。

6、電接口防雷達到IEC61000-4-5(8/20μS)差模：6KV，阻抗(2Ω)；共模：6KV，阻抗(2Ω)標準。

7、支持寬范圍交直流輸入，支持內部隔離，冗余雙電源輸入，電源支持過載保護、防反接保護。

8、高強度波紋型材機殼、卡軌式安裝、IP40防護等級。

9、工業級寬溫工作范圍-40℃~+85℃。

10、內置防雷電路，可減少雷電感應造成的損壞。

技術參數

光口特性

光纖模式：多模、單模可選

光纖連接：單纖、雙纖可選

物理接口：FC、SC、ST可選（默認出廠FC）

光纖波長：850nm、1310nm、1550nm可選

傳輸距離：多模0-2km，單模0-120km

電流量特性

接口數量：1~16路

輸入/出范圍：4~20mA/0~20mA

分辨率：12位

采樣速率：100K次/秒

時間延遲：<1ms

負載能力：600Ω

輸入電阻：125Ω

精度：0.4%（常溫）

電流量：

支持1~16路4～20mA電流模擬量

輸入輸出范圍：4~20mA

分辨率：12位

采樣速率：20K次/秒

時間延遲：<1ms

負載能力：600Ω

輸入電阻：125Ω

精度＜0.4%（常溫）

電壓量：

支持1~16路0～5V/0～10V電壓模擬量

輸入輸出范圍：0~10V(包含了0~5V)

分辨率：12位

采樣速率：20KHZ次/秒

時間延遲：<1ms

負載能力：600Ω

輸入阻抗：100KΩ

精度＜0.4%（常溫）

電氣和機械特性

系統電源：DC12-48V/AC12-48V（雙電源冗余備份）

功耗：≤5W

外觀結構：135mm(長)x120mm(寬)x40mm(高)

環境指標

工作溫度：-40℃～+85℃（工業級物料）

儲存溫度：-40℃～+85℃

工作濕度：0%～95%（無凝結）

MTBF：＞500,000小時

產品型號：HY5700-16mA(Z)

產品功能描述

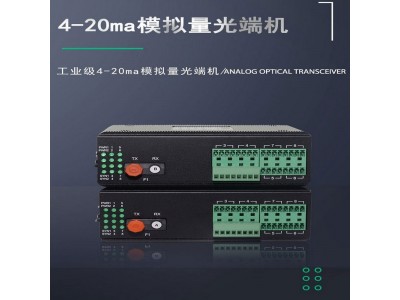

16路單向4～20mA工業級卡軌式模擬量光端機

業務端口描述：1個SC/FC/ST光纖接口，16個模擬量接口

電源：冗余雙電源輸入DC12-48V/AC12-48V；

功耗：<5W

過載保護：支持；

反接保護：支持；

電源冗余保護：支持接入端子：4芯5.08mm間距插入式端子

機械與產品尺寸

外殼：IP40防護等級，鋁合金材質

尺寸：135mm(長)x120mm(寬)x40mm(高)安裝方式：DIN導軌式安裝、壁掛式安裝

重量：0.7Kg/臺

訂購信息

推薦型號

產品描述

HY5700-1mA(Z)

1路單向4-20mA工業級電流模擬量光端機、FC接口、單模單纖、20公里、導軌式、DC12~48V供電

HY5700-2mA(Z)

2路單向4-20mA工業級電流模擬量光端機、FC接口、單模單纖、20公里、導軌式、DC12~48V供電

HY5700-4mA(Z)

4路單向4-20mA工業級電流模擬量光端機、FC接口、單模單纖、20公里、導軌式、DC12~48V供電

HY5700-8mA(Z)

8路單向4-20mA工業級電流模擬量光端機、FC接口、單模單纖、20公里、導軌式、DC12~48V供電

HY5700-16mA(Z)

16路單向4-20mA工業級電流模擬量光端機、FC接口、單模單纖、20公里、導軌式、DC12~48V供電

HY5700-1mA(S)

1路雙向4-20mA工業級電流模擬量光端機、FC接口、單模單纖、20公里、導軌式、DC12~48V供電

HY5700-2mA(S)

2路雙向4-20mA工業級電流模擬量光端機、FC接口、單模單纖、20公里、導軌式、DC12~48V供電

HY5700-4mA(S)

4路雙向4-20mA工業級電流模擬量光端機、FC接口、單模單纖、20公里、導軌式、DC12~48V供電

HY5700-8mA(S)

8路雙向4-20mA工業級電流模擬量光端機、FC接口、單模單纖、20公里、導軌式、DC12~48V供電

注：光口傳輸速率20KM/40KM/60KM/80KM/100KM可選
