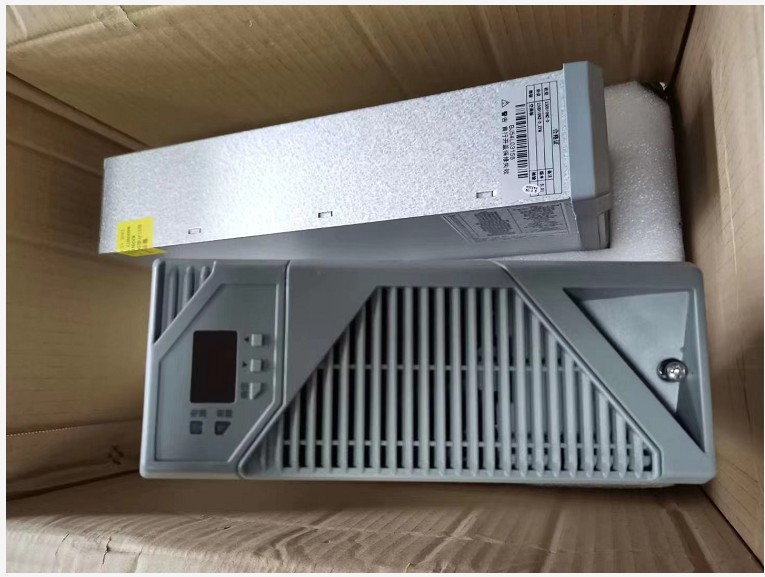

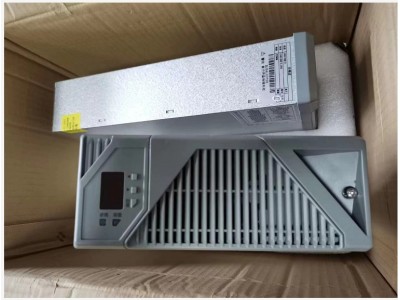

TH230D10ZZ-3 (TH230D05ZZ-3)智能型高頻開關電源，是專為電力系統設計，具有“四遙”功能的高頻開關電源，模塊采用“諧振電壓型雙環控制的諧振開關電源技術”，具有體積小、重量輕、效L高、可K性好等優點。TH230D10ZZ-3(TH230D05ZZ-3)配有標準RS-485接口，易于與自動化系統對接，適用于各類變電站、發電廠及水電站。

1.   TH230D10ZZ-3 (TH230D05ZZ-3)開關電源模塊的特點

效L高，模塊效率可達到95%~96%。重量輕，體積小。采用“三相無源功率因數校正電路”，輸入無中線，功率因數可達0.94。采用隔離自主均流，并機不均流度＜±3%，可保Z二十臺以上模塊并機使用。模塊內置直流輸出隔離二極管，用戶無需外設。模塊具有RS-485接口，方便接入自動化系統進行通信。TH230D10ZZ-3 (TH230D05ZZ-3)模塊為LED數碼管顯示，分別設置顯示切換按鈕、手動調壓按鈕、撥碼開關，操作簡單。輸出過壓保護：內置過壓保護電路，出現過壓后模塊自動鎖死，模塊故障指示燈亮，故障模塊自動退出工作，不影響整個系統正常運行；過壓保護點：220V模塊為320V±5%，110V模塊為160V±5%。輸出限流保護：每個模塊輸出電流Z大X制為額定輸出電流的1.05倍。 短路保護：采用回縮下垂限流方式，輸出短路時模塊在瞬間把輸出電壓拉低到零，X制短路電流在額定輸出電流的15％以下。TH230D10ZZ-3 (TH230D05ZZ-3)模塊可長期工作在短路狀態，不會損壞，排除故障后模塊可自動恢復工作。模塊并聯保護：模塊內部有并聯保護電路，故障時模塊自動退出系統，不影響其它模塊正常工作。過溫保護：模塊檢測散熱器溫度超過85℃左右時自動關機保護，溫度降低后模塊自動啟動。過流保護：過流保護可自動恢復。

2.   TH230D10ZZ-3 (TH230D05ZZ-3)電源模塊技術參數

2.1  輸入電壓 范圍（VAC）

     Z小值304; 典型值 380;  Z大值  456

2.2  輸出可調 范圍（VDC）

     Z小值190;典型值 220;Z大值 300

2.3  精度和效率

     穩壓精度 ±0.5%

     穩流精度 ±1%

     輸入功率因數  ≥0.93

     充電機效率（效率） ≥95%

2.4  負載等級:Ⅰ級(100%)的額定輸出電流時連續工作

2.5  自動限流特性：輸出電流超過輸出限流設定值時，恒流輸出，輸出電流不會增大

2.6  輸出過壓保護：輸出電壓超過320±5VDC自動停止輸出,以防損壞設備

2.7  輸出短路保護特性：輸出短路時，模塊自行保護，以防損壞, 排除故障可自動恢復工作。
