艾默生HD22010-3直流屏充電模塊工作原理

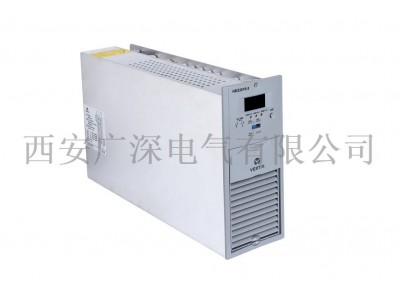

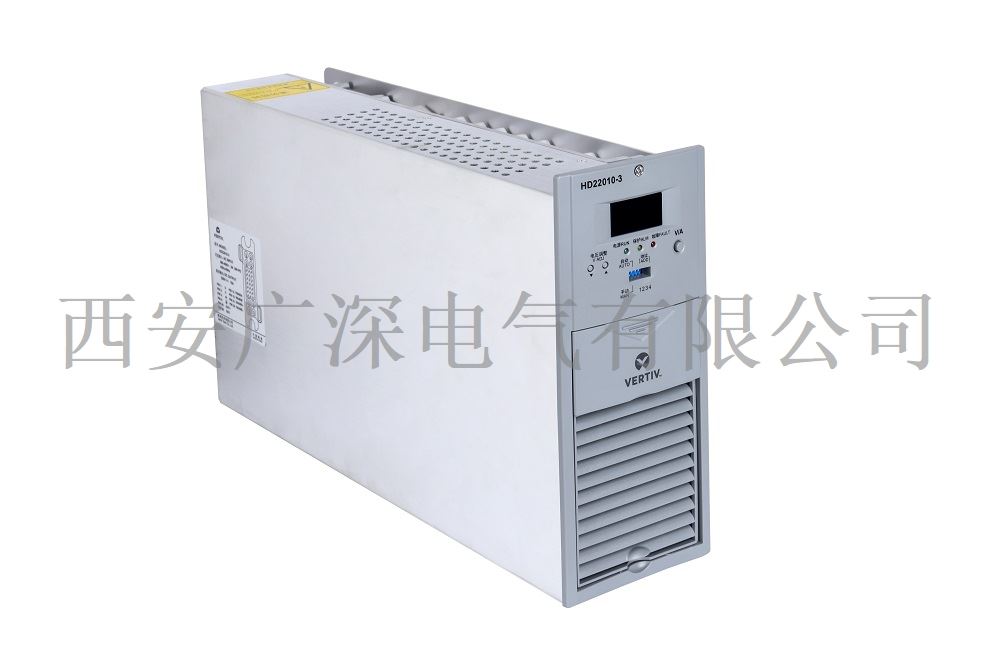

艾默生HD22010-3系列充電模塊是電力電源非常重要的配置模塊，廣泛應用于35kV到330kV的變電站電力直流電源中。HD22010-3模塊產品為HD22010-2系列充電模塊的優化產品，其各項性能指標優于HD22010-2充電模塊。HD22010-3充電模塊采用自冷和風冷相結合的散熱方式，在輕載時自冷運行，符合電力系統的實際運行情況。HD22010-3模塊的工作原理框圖如下圖所示。

HD22010-3充電模塊由三相無源PFC和DC/DC兩個功率部分組成。在兩功率部分之外還有輔助電源以及輸入輸出檢測保護電路。HD22010-3充電模塊前級三相無源PFC電路由輸入EMI和三相無源PFC組成，用以實現交流輸入的整流濾波和輸入電流的校正，使輸入電路的功率因素大于0.92，以滿足DL/T781-2001中三相諧波標準和GB/T 17794.2.2-2003中相關EMI、EMC標準。后級的DC/DC變換器由PWM發生器控制前級PFC輸出的DC電壓、經過高頻變壓器輸出后再整流濾波輸出DC電壓等電路組成，用以實現將前級整流電壓轉換成電力操作系統要求的穩定的直流電壓輸出。HD22010-3充電模塊輔助電源在輸入三相無源PFC之后，DC/DC變換器之前，利用三相無源PFC的直流輸出，產生控制電路所需的各路電源。HD22010-3充電模塊輸入檢測電路實現輸入過欠壓、缺相等檢測。DC/DC的檢測保護電路包括輸出電壓電流的檢測，散熱器溫度的檢測等，所有這些信號用以DC/DC的控制和保護。
