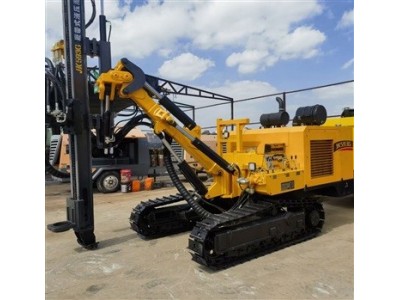

金科JK593G光伏孔爆破孔履帶式液壓潛孔螺旋鉆機

JK593G大孔徑履帶式液壓潛孔鉆機，結構優化，進尺成本更低，設計更人性化。采用柴油發動機一液壓油泵組為動力裝置，由液壓馬達實現鉆機回轉、推進、提升、行走及液壓油缸擺角等輔助動作。

JK593G大孔徑履帶式液壓潛孔鉆機主要用于光伏、水電工程，露天采礦，道路修建，工程的鉆鑿孔作業。

01、回轉機 Rotation unit

型回轉箱體，雙馬達回轉，回轉扭矩更大，且可實現回轉速度雙速調節，設有轉速切換，兩檔轉速快速切換，以便鉆機適用不同工況。帶減震器接頭，運行更平穩，故障率更低，降低了日常維護成本松散層不易卡鉆，成孔率高。進口回轉密封件，密封性好、壽命長。

02、動力裝置 Power train

進口液壓油泵、液壓，耐壓高，排量大，質量，壽命長。

濰柴74KW增壓發動機，柴油機配置滿足階段排放標準。動力強勁，易維護保養。

兩級空氣濾清裝置，確保發動機吸入潔凈空氣。

油水一體散熱器，保證在高溫環境下，發動機和液壓系統正常工作。

05、底盤系統Maintenance - free undercarriage

加長底盤，重心降低，穩定性好。

大扭矩行走馬達，爬坡能力強，行走速度快，同時配有雙速行走系統，節省移位時間。

裝配行走平衡系統，履帯架前后浮動各10度，適于崎嶇現場施工。

免維護四輪一帶，無需注油。

加裝履帶護板，防止履帶脫軌。

加裝雙鉆桿庫和大操作站立平臺。

06、滑架系統 Feeding system

型滑架，雙外翻式加工導軌，導軌厚、精度高，推進、提升及滑架補償更穩定。

一體式鉆臂支座，強度高，鉆臂穩定性好，維修便捷。多角度、加長型功能鉆臂，鉆孔范圍更廣，比同類鉆機鉆孔工作扇形面積多20%。

滑架及鉆臂穩定性好，能壓得住，適合光伏大孔作業

07、電控系統 Electronic control system

電控系統采用進口元，品質可靠，故障率低。

發動機的工作運行參數、提示、報警功能集中在儀表上，便于操作者觀察，各項數據一目了然。

可選配角度儀，鉆機的開孔角度實時顯示，方便操作者準確布孔，掌控全局。

JK593G大孔徑履帶式液壓潛孔鉆機技術參數

鉆孔直徑Hole diameterφ90 -φ300mm

鉆桿長度Rod-changing length3m

適應巖石硬度Applicable rock hardnessf=6-20

工作風壓Working air presure1.2-2.5MPa

滑架行程Feeding stroke4138mm

水平鑿巖高度 horizontal dilling height3370mm

回轉速度Rotation rate0-110rpm

回轉扭矩Rotation torque4200Nm

行走速度Walking speed2.2Km/h、 3.6Km/h

爬坡能力Grade ability30°30°

動力Power濰柴Yuchai74KW

全液壓干式Hydraulic dry type dust collector

除塵器(選配) Dust collector (optional)

濕式除塵Wet type dust collector

外形尺寸Dimension (LWH)7000x 2400x 2700mm

整機重量Weight7500kg
