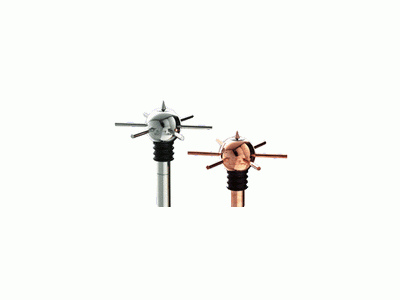

France Paratonnerres IF3電離型預放電避雷針是在傳統避雷針放電原理的基礎上,引入了“促進電離”這一預入電型避雷針的基本特征，從而達到了比普通型避雷針更早的先導放電，從而擴大了保護半徑，提高了安全系數。
        在法國GUERET法蘭西IF3避雷針的工廠中，IF3避雷針的技術人員始終在為一個目標一“可靠性”而不斷地進行研究。正是由于這種鍥而不舍的精神，IF3避雷針贏得了眾多尊貴用戶的信任，包括：法國電信-EDF-法國軍隊-DEA-法國國家空間研究中心-法國文化部大樓-TDF-法國銀行，歐洲迪斯尼等。

一、IF3預放電避雷針（法蘭西IF3避雷針）工作原理

        雷云電荷分布90%的情況下是下層聚集負電荷。婁電荷聚集到一定程度，雷云對大地相當于一個大電容，在大氣中存在極大的場強，有時可達幾百伏/厘米，IONIFLASH電離型避雷針正是利用這一現象：地電位通過連接桿到達A點，六根感應電極則感應到大氣中B點的電位，如果避雷針是安裝于一百米的建筑物頂部，則在A，B兩點就有幾十萬伏的電位差，造成強烈火花放電，從而使避雷針頂部的空氣電離，產生大量離子，這些自由離子因電場力作用迅速向上運動，使得雷云和避雷針之間的絕緣距離縮短，便利場強更大，空氣進一步電離，直到發生先導放電和主放電。由于其特殊設計的電離過程使之能較其他鄰近高點提前產生上行先導，從而達到最先放電的目的。這個觸發時間的提前值，被稱為預放電時間?T。這是考核預放電型避雷針（ESE避雷針型）性能的主要指標。

IF3預放電避雷針（法蘭西IF3避雷針）工作原理

  二、IF3預放電避雷針（法蘭西IF3避雷針）特性

●最快的搶先放電時間86μs，即優先引雷入地，保護半徑大大增加。
●落雷更準確，減小了雷擊點落于非避雷針體的概率。
●在相同的安裝高度下，比普通避雷針的保護半徑大數倍。
●純物理結構型避雷針，內部無電子器件，無老化，免維護。
●IF3預放電避雷針安裝簡單：重量輕，不需加裝同軸屏蔽電纜。
●外型美觀，選用316L不銹鋼材料，可安裝于環境惡劣場所。

三、IF3預放電避雷針設計說明

在中國境內安裝IF3預放電避雷針必須嚴格遵循中華人民共和國國家防雷標準——《建筑物防雷設計規范》（GB50057-94）的強制性規定：

1、按被保護建筑物的面積、高度、所在地雷電日數及地理環境校正系數、建筑物使用性質等確定建筑物防雷類別。
2、用防雷類別和建筑物的面積，確定選用一支或數支IF3預放電避雷針。
3、引下線（下導體）應與建筑物主鋼筋電氣連結，或按規定做二根或二根以上引下線 （下導體）。
4、引下線（下導體）應作斷接卡和在附近地面作絕緣防護。
5、接地體，接地電阻，防雷地網應按防雷標準GB50057-94要求執行。
6、IF3預放電避雷針保用期二十年。

四、IF3預放電避雷針產品型號及防雷保護半徑

△T：根據法國國家防雷標準NFC17-102規定的先導避雷針啟動搶先時間，實際測試值大于規定值

注：h(m)為IF3預放電避雷針的有效安裝高度，即IF3預放電避雷針高出被保護物的距離。 按國家防雷標準GB50057-94《建筑物防雷設計規范》，相應于I類、II類、III類防雷建筑物的滾球半徑D分別為30m、45m、60m；根據法國國家防雷標準NFC17-102，相應于I類、II類、III類建筑物的滾球半徑D分別為20m、45m、60m。

資料下載：


 IF3.pdf
