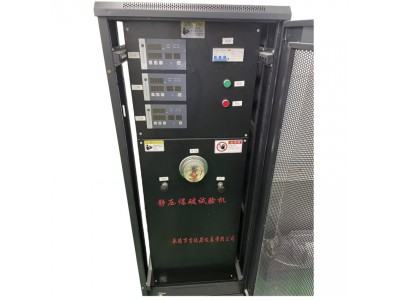

XGY-10/20管材靜液壓試驗機

靜液壓試驗機適用于各種塑料管材長期靜液壓試驗、管材液壓瞬時爆破試驗和長期恒定耐壓下熱塑性管材耐破壞時間的測定。是各科研院所、質檢部門及管材生產廠家必備的檢測設備。

   靜液壓試驗機從壓力等級上分為10MPa、20MPa，各路互不干擾。從控制方式上分為 數顯表控壓、計算機控壓、計算機上下位機控制。

滿足以下國家標準

GB/T6111-2003 液體輸送用熱塑性塑料管材耐內壓試驗方法

GB/T15560-95 流體輸送用塑料管材液壓瞬時爆破和耐壓試驗方法

IS01167-2006 Thermoplastics pipes, fittings and assemblies for the conveyance of fluids --Determination of the resistance to internal pressure -- Part 1: General method

ASTM D1598-2004 Pipe, Plastic, Under Constant Internal Pressure, Time-to-Failure of (No S/S document)

ASTM D1599 Standard Test Method forResistance to Short-Time Hydraulic Pressure of Plastic Pipe, Tubing, and Fittings1

ISO 1167、GB/T 6111、GB/T15560、ASTM D1598、ISO 9080、GB/T 18252、CJ/T108-1999和ASTM F1335等標準要求。

技術參數

1、主機壓力范圍：0.001～10.000MPa   0.001～20.000MPa（可任意調整）

2、試驗工位數：3路(第一路即可以做靜液壓試驗也可以做爆破試驗，二、三、靜液壓試驗)

3、控制方式：操作面板/PC機控制

4、主機壓力分辨率：0.001MPa

5、主機恒壓范圍：＜設定值的＋2%、－1%

6、主機恒壓精度：不低于±1%

7、測量范圍：5%-100%  Full-scale

8、示值允許誤差極限1%以內

9、顯示分辨率：1s

10、計時精度：±0.1%

11、計時工作時間：0～9999.59小時

12、水箱控制范圍：15-95℃      室溫—95℃

13、水箱溫度控制精度: ±0.1℃。

14、水箱溫度均勻性:±0.5℃。

15、計時范圍：0～9999.59小時

16、計時精度：≤0.1%

17、水箱配短路保護裝置，材質為不銹鋼

18、電源：壓力控制主機220VAC；壓力站三相380VAC；恒溫介質箱三相380VAC

19、夾具材質：304不銹鋼

性能介紹：

1）、每路一塊“微機控制單元”（真正的分路控制——防止一套系統控制多路時系統出問題時影響所有各路——現有些產品就用一套系統控制多路）微型計算機控制，可以在上位系統計算機不開機的情況下單獨設定、控制本路壓力、精度、時間等參數；時實顯示壓力、時間、狀態（八個）并將各參數數據存儲。

2）、電磁閥，每路二支。由于采用了與德國、丹麥同步的先進按壓方式，一支升補壓電閥可根據程序和試驗情況，分別改變動作頻率和動作時間，使PE大口徑試樣的快速準確補壓得以實現。使設備達到適用范圍廣（Ф20—Ф630PE管）控壓精度高（優于±1%最高可達±0.001Mpa）的要求。

3）、丹麥進口水用壓力站一套，比國產水用試壓泵和有些廠家產品配的氣驅水泵（得用氣體驅動水）流量大、性能更好，壽命更長噪音低且不用氣泵（源）。

4）、航天部高精度傳感器每路一支，保證分辯率0.001Mpa及最高按壓精度達到設定值為±0.001Mpa。

5）、每路還有管路單向閥調流閥若干。

6）、多行數字顯示液晶屏、多道貯存通訊（含U盤貯存）、通訊協議更廣泛，表現在可和電腦（PC）、可編程控制器（PLC）、觸摸屏等大多顯示終端通訊

7）、聯想計算機一套，

本機特點及組成：

1、特點

1）、可連續無障礙工作，保證了試驗的完整性；

2）、支路間相互獨立，便于操作和維護；

3）、單獨配備加壓水箱，使用純凈水通過主加壓泵往管材試樣中補壓，保證了管路中的水質，提高了管路零件（如電磁閥、針閥、截止閥、單向閥）的使用壽命；

4）、使用自主研發的、獨特的、脈沖占空比補壓技術，將升壓環節和補壓環節合二為一，減少了一個支路及器件，也就減少了器件損壞的幾率；

5）、使用臺灣產柱塞泵，噪音低，補壓快，工作時間短，間接提高了柱塞泵的使用壽命；

6）、在儀表控制基礎上配PC機（即計算機），采用串口與儀表聯接。

a、可繪制壓力時間曲線，

b、可實時查詢?nèi)我鈺r(shí)刻的控壓值，

c、可打印輸出報表，

d、可代替人工職守，當無人看管時（如夜間）自動記錄壓力值；

e、計算機機可隨時停止工作，儀表仍然繼續工作。
